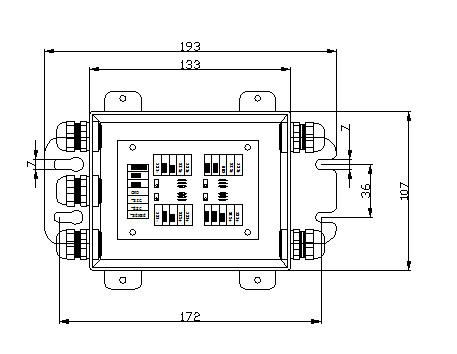

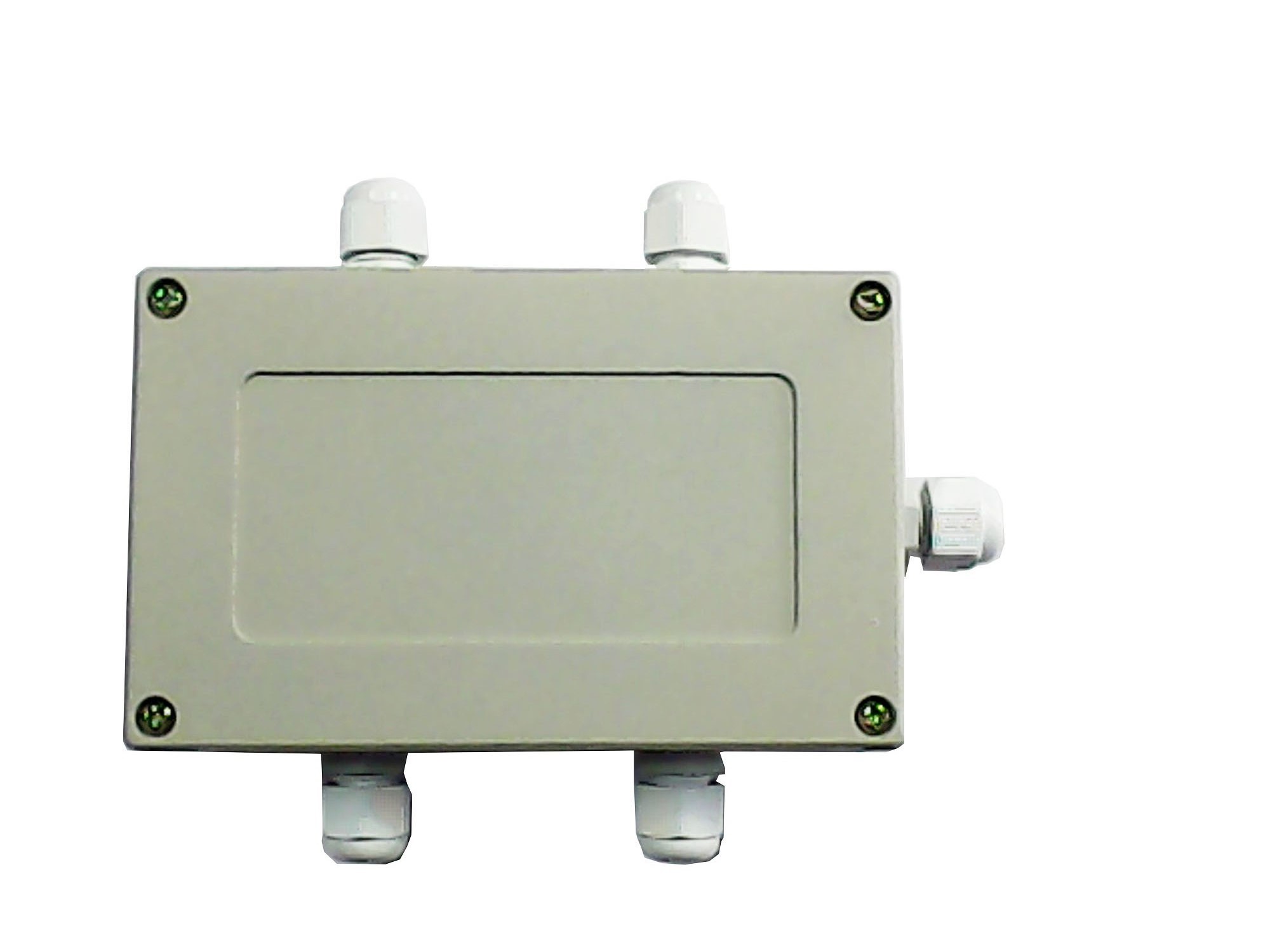

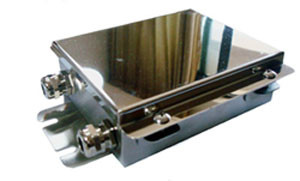

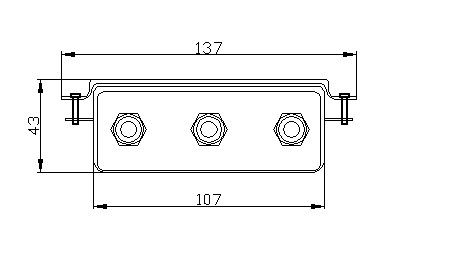

Водонепроницаемая распределительная коробка LZXL-J04 алюминий/сталь.

Обзор технологии клеммных коробок.
1. Использование продукта: весы платформенные, весы упаковочные, весы для взвешивания, весы для взвешивания, весы для взвешивания, весы ленточные и суммирование весов конвейера.
2: регулируемый потенциометр в клеммной коробке для регулировки значения сопротивления 2,4 кОм, который в основном используется для регулировки нуля датчика.
Регулируя потенциометр в клеммной коробке, структура всего корпуса балансируется для обеспечения точности и стабильности работы системы.
3: XL-J04 имеет уникальный экранированный терминал, герметичный водонепроницаемый разъем и степень защиты IP68.
Примечание: 1: цветовая маркировка датчика может отличаться. Пожалуйста, обратитесь к схеме подключения при подключении.
GND - экранирование датчика.
Способ подключения 2
Красный +EXC - питание моста датчика.
Желтый -EXC - отрицательный вывод питания моста датчика.
Синий +S IG - положительный вывод выходного сигнала датчика.
Белый -S IG - отрицательный вывод выходного сигнала датчика.
Красный +EXC - питание моста датчика.
Пинок
Черный -EXC - отрицательный вывод питания моста.
Пинок
Зеленый +S IG - положительный вывод выходного сигнала датчика.
Белый -S IG - отрицательный вывод выходного сигнала датчика.
Желтый GND - экранирование датчика.
