Анкерный тягач - это ключевое устройство, используемое в геотехнической инженерии, строительстве, поддержке шахт, строительстве туннелей и других областях для проверки сопротивления оттягиванию (силы оттягивания) якорей (кабелей),арматура, арматура, химические болты и другие компоненты якоря; его основная функция заключается в применении контролируемой осевой тяговой силы к якорю до тех пор, пока оно не достигнет заданного значения или не откажется,и точно измерить и записать эту силу натяжения, тем самым оценивая, соответствуют ли грузоподъемность и качество конструкции якорной системы требованиям конструкции.
Ниже приведено подробное описание его основных функций и технических характеристик:
I. Основные функции
1Применение напряжения: гидравлическая система (ручный или электрический насос) генерирует сильную осевую силу на якоре (кабеле), который испытывается.
2Измерение напряжения: это основная функция.Встроенный высокоточный датчик давления (или косвенное преобразование с помощью датчика давления) измеряет и отображает силу тяги, применяемую к якорю в режиме реального времени (обычно в кН или тоннах)Измерение смещения (выбранные модели): модели, оснащенные цифровым дисплеем или датчиком смещения, могут одновременно измерять смещение (удлинение) якоря при напряжении.предоставление кривой перемещения нагрузки для более всеобъемлющей оценки производительности якоря.
4Пиковое удержание: автоматически записывает и удерживает максимальное напряжение (пиковое значение), достигнутое во время испытания для легкого чтения.
5. Регистрация и выход данных:

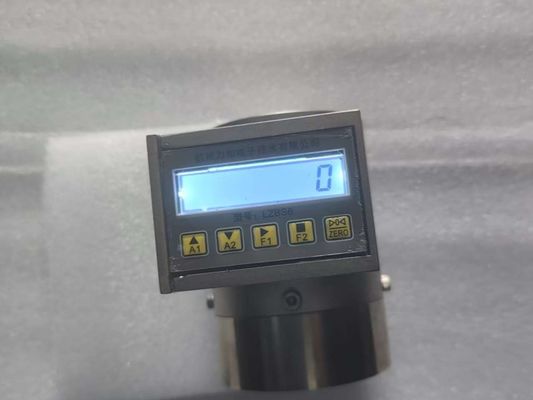

Цифровой дисплей: отображает напряжение в режиме реального времени, пиковое значение и смещение (если имеется) непосредственно на ЖК-экране.
Хранение: Выбранные передовые модели могут хранить несколько наборов данных испытаний.
Вывод: Данные испытания (напряжение, смещение, время и т. д.) могут передаваться на компьютер или мобильное устройство через такие интерфейсы, как USB, Bluetooth или RS232 для удобного создания отчетов и анализа.
6Контроль и защита:
Испытание стабильности давления: поддерживает заданное значение напряжения в течение определенного периода времени (например, для испытания нагрузки при приеме).
Защита от перегрузки: автоматически останавливает или освобождает давление, когда напряжение превышает максимальный диапазон устройства, защищая устройство.
Механическая блокировка (защитный клапан): предотвращает травмы от случайного выпуска давления.Сравните измеренную силу тяги с проектной силой тяги или соответствующими спецификациями, чтобы определить, соответствует ли якорное качество якоря (кабеля) требованиям.
II. Основные технические параметры
При выборе якорного тягача имеют решающее значение следующие технические параметры:
1Максимальная сила тяги (диапазон):
Это наиболее важный параметр, определяющий максимальную силу якоря, которую может испытать прибор.и даже выше.
Критерии отбора: прибор должен быть выбран на основе конструктивной силы оттягивания проверяемого якоря (кабеля) и ожидаемой максимальной испытательной нагрузки.Максимальный диапазон прибора должен составлять не менее 1Слишком большой диапазон влияет на точность испытаний малого тоннажа, а слишком маленький диапазон делает испытание невозможным.
2Степень точности:
Отображает точность измерения силы натяжения, обычно выраженную в процентах от полной шкалы.
Общие оценки: ± 1% F.S. (полномасштабная), ± 0,5% F.S. Чем выше точность, тем надежнее результаты испытаний.
Примечание: для точности требуется регулярная калибровка в квалифицированном метрологическом институте.
3Постановление:
Наименьшее изменение силы тяги, которое может отобразить прибор (например, 0,1 кН, 0,01 кН). Чем выше разрешение, тем тоньше показание.
4- Пистоновый удар:
Максимальная длина расширения поршня гидравлического цилиндра (например, 50 мм, 80 мм, 100 мм, 150 мм).Удар определяет, может ли инструмент продолжать применять силу натяжения без полного расширения поршень (заставляя его застрять) во время значительного движения якорного болтаЭто особенно важно при испытании якорных кабелей, где возможно значительное скольжение.
5Рабочее давление гидравлической системы:
Максимальное давление масла, вырабатываемое гидравлическим насосом (например, 60MPa, 70MPa, 80MPa).
6Тип насоса:
Ручной гидравлический насос: нагнетает ручным поворотом ручки. Простой, портативный и недорогой, он подходит для спорадических полевых испытаний или там, где электричество недоступно.У него медленная скорость давления и относительно трудоемкая.
Электрический гидравлический насос: обеспечивает давление с помощью двигателя.что делает его особенно подходящим для крупномасштабных испытаний или где требуется стабилизация напряженияОн требует источника питания (батареи или электричества), что приводит к относительно высоким размерам, весу и стоимости.
7. Электроснабжение (электрический насос):
Переменный ток (220 В) или постоянный ток (перезаряжаемая батарея).
8Функция данных:
Дисплей: размер экрана LCD, подсветка и т.д.
Пропускная способность: количество наборов данных испытаний, которые могут быть сохранены.
Программное обеспечение: поддержка программных функций ПК (управление данными, создание отчетов, графическое изображение кривых и т.д.).
9Измерение смещения (необязательно)
Диапазон измерений: например, 0-50 мм, 0-100 мм.
Точность/разрешение: например, ± 0,1 мм, разрешение 0,01 мм.
10Центральная диафрагма:

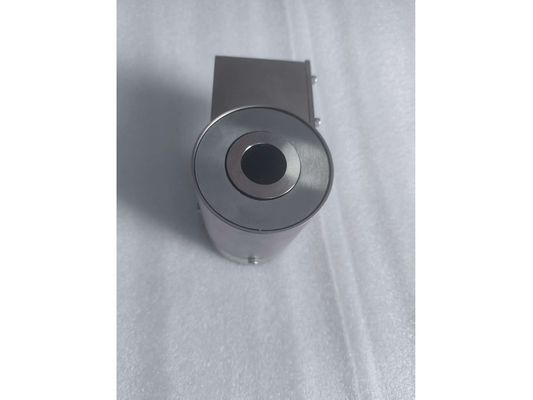

Диаметр центрального отверстия тягача для прохождения якорного стержня (например, Φ32mm, Φ40mm, Φ50mm).Он должен быть больше диаметра измеряемого якорного стержня или максимального наружного диаметра якоря..
11. Применимый диаметр якорного стержня:
Диаметры якорных стержней, для которых предназначен прибор (например, Φ12 - Φ32 мм), обычно относятся к поддерживающей якорной стержне (тягательная стержня, гайка, рукав).
12Защита безопасности:
Настройка давления защиты от перегрузки, тип предохранительного клапана, надежность механического блокировочного устройства и т.д.
13Вес и размеры:
Вес и размеры основного агрегата, цилиндра, насосной станции и корпуса аксессуаров влияют на переносимость оборудования.
14Совместимость с окружающей средой:
Диапазон рабочей температуры и влажности.
15Аксессуары:
К ним относятся различные размеры шнурков, адаптеров, якорей (орехов, рукава, клипсов), устройств поддержки реакции (подшипниковые пластины, подъемники), чехлов и т.д.Всесторонность и адаптивность аксессуаров имеют решающее значение.
Резюме
Основная функция тягача якоря заключается в точном применении и измерении осевого напряжения для оценки тягоспособности якорей.Максимальная сила (диапазон) и точность являются наиболее важными параметрами., и они должны соответствовать ожидаемым требованиям к нагрузке и точности испытуемого объекта.способность измерения смещения (при необходимости), и c
